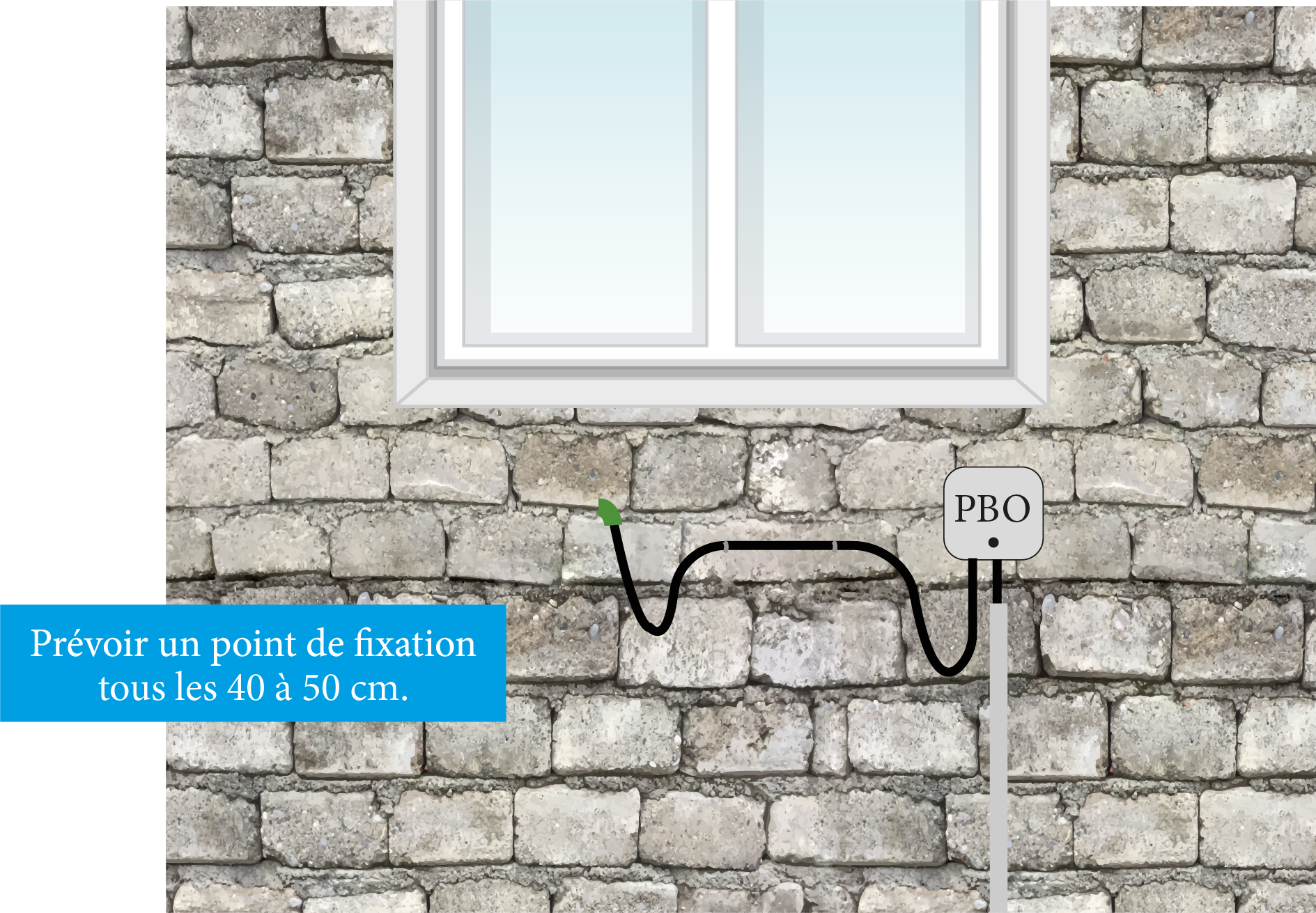

En l'absence sur la façade de conduits ou d'une moulure, on "suit" le câble client cuivre existant, sans s'accrocher dessus . Pour assurer la pérennité de la fixation, le câble est fixé tous les 40 à 50 cm avec des produits adaptés au support et à l'environnement exterieur (exemples : attaches, colliers avec embase, chevilles Pontet ...). Ce dernier entrera dans l'habitation en formant une "goutte d'eau" via un trou réalisé dans le mur (le percement des huisseriesn'est pas autorisé) qui est étanchéifié (eau/air) avec un produit résistant aux UV, cela à proximité de "l'entrée du branchement cuivre" , si elle existe (*) .
On peut choisirun autre point de pénétrtion dans le logement après discussion avec le client, dès lors que le nouveau parcours du câble ne porte pas atteinte à l'esthéthique de la façade et ne vient pas en contradiction avec une autorisation préalablement obtenue auprés des autorités gestionnaires de l'immeuble collectif ou des ABF par exemple. (en savoir plus)
La réalisation de ce type de raccordement nécessite l'utilisation d'une nacelle. En matiere de travaux en hauteur, divers critères sont à intégrer dans le choix de l'équipement de travaux en hauteur, justifiant l'emploi de la nacelle ou de la PIRL à chaque fois que c'est possible. Les recommandations de L'OPPBTP et spécifiquement l'article R.4323-63 du code du travail définissent le champ d'intervention des travaux en hauteur. Ce dernier rappelle que "il est interdit d'utiliser les echelles, escabeau et marchepieds comme poste de travail" (*).
Lors d'une intervention en aérien, il faut être vigilant sur son environnement de travail :
• si voisinage avec fil nus, respecter les distances d'approche selon les domaines de tension; BT, HTA, et HTB (*).
• une étiquette jaune indique que l'appui Orange a été déclaré mauvais. Il ne faut pas rajouter de surcharge, la montée y est interdite
• une étiquette rouge indique l'interdiction d'utlilser l'appui sous peine de dangerosité électrique
Pour la pose du câble en partie extérieure, il est important de choisir la méthode la mieux adaptée lors de l’intervention :
Chaque câble de branchement, reliant le PBO au DTIo/PTO est identifié par le numéro de logement ou local professionnel auquel il est relié, au moyen d’une étiquette verte ou de cavaliers.
Pour éviter la pénétration de l’eau dans l’habitation, le câble est fixé de manière à obtenir une forme « en goutte d’eau ». Le percement se fait du bas vers le haut depuis l’extérieur, afin d’éliminer toute possibilité d’infiltration d’eau .
Sur la partie du parcours commun à d’autres câbles de branchement optique, on utilisera de préférence les fixations existantes, en veillant néanmoins à la robustesse du système. En revanche on évitera toute fixation aux câbles existants. Tout au long du parcours, il faudra veiller à ce que le rayon de courbure minimum du câble soit respecté .
il est conseillé d’utiliser un câble intérieur/extérieur, voire un kit PTO/DTIo préconnectorisé, adapté au déploiement en conduite extérieure. Si le câble est un câble double gaine, la gaine noire est retirée sur toute la longueur de cheminement dans l’habitation. Toutefois, une longueur non-dégainée inférieure à 2 mètres est acceptable dans une cave ou un garage. Le câble est tiré jusqu’à la chambre télécom, en prenant soin de laisser quelques boucles lovées pour se donner la possibilité d’une ré-intervention ultérieure.

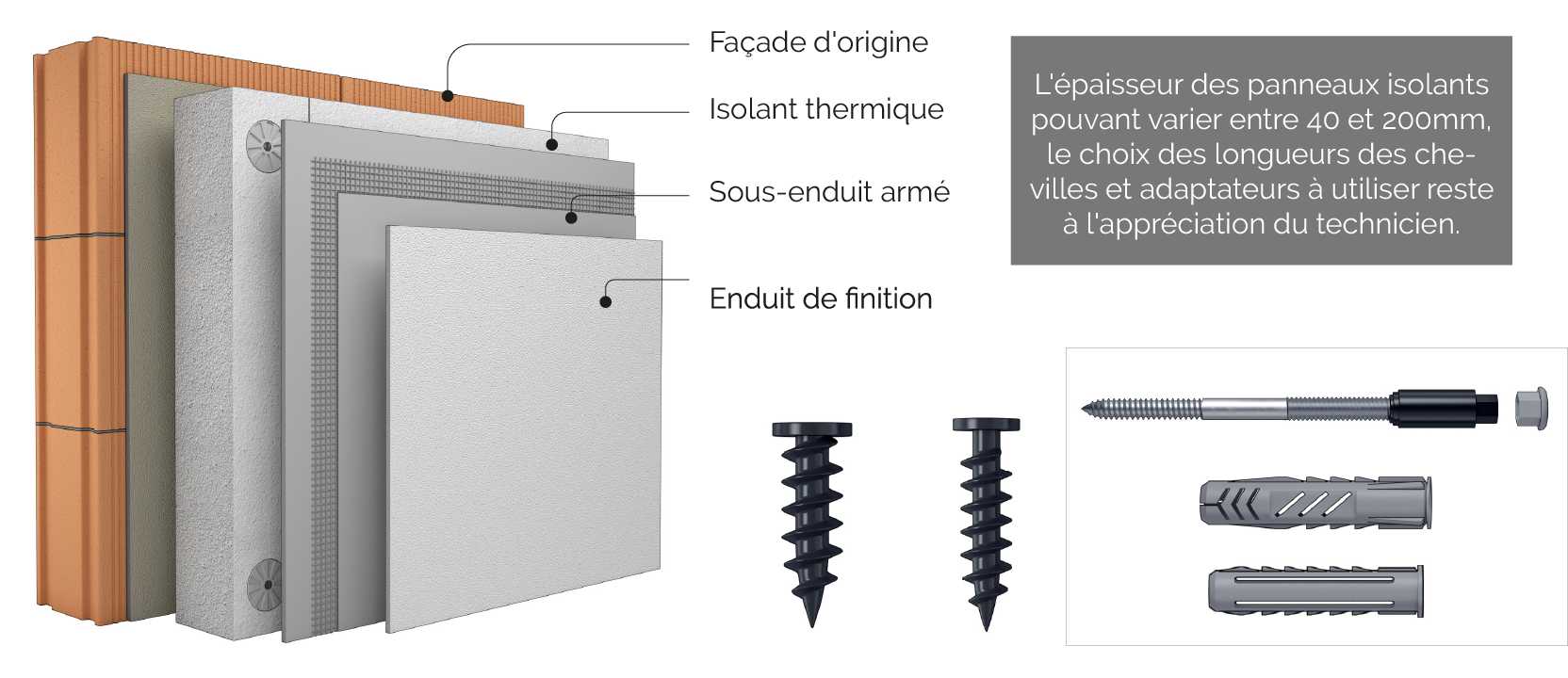

Pour la pose des câbles et matériels sur des revêtements de façades type ITE (isolation thermique par l’extérieur), il n’est pas interdit de fixer un câble D3 (y/c D2 et PBO) sur une façade avec ITE, toutefois des précautions spécifiques devront être prises afin de pas mettre en péril l’étanchéité, voire pire, la décennale du bien ayant été ravalé. L’utilisation de moyens étanchéifiant, de chevilles ou système de fixation à distance spécifique s’impose sous peine de se voir refuser l’implantation des réseaux en façades.
Parce que le lien entre le PBO et la PTO peut être de nature différente du fait d’un cheminement simultané en intérieur et en extérieur (si non utilisation d’un câble double gaine) ou par simple besoin de rallonger un câble client connectorisé (par exemple en attente sur appuis aérien ou en conduite), le recours à la pose de petits boitiers étanches sur poteau, en chambre de tirage ou sur la façade reste la règle .

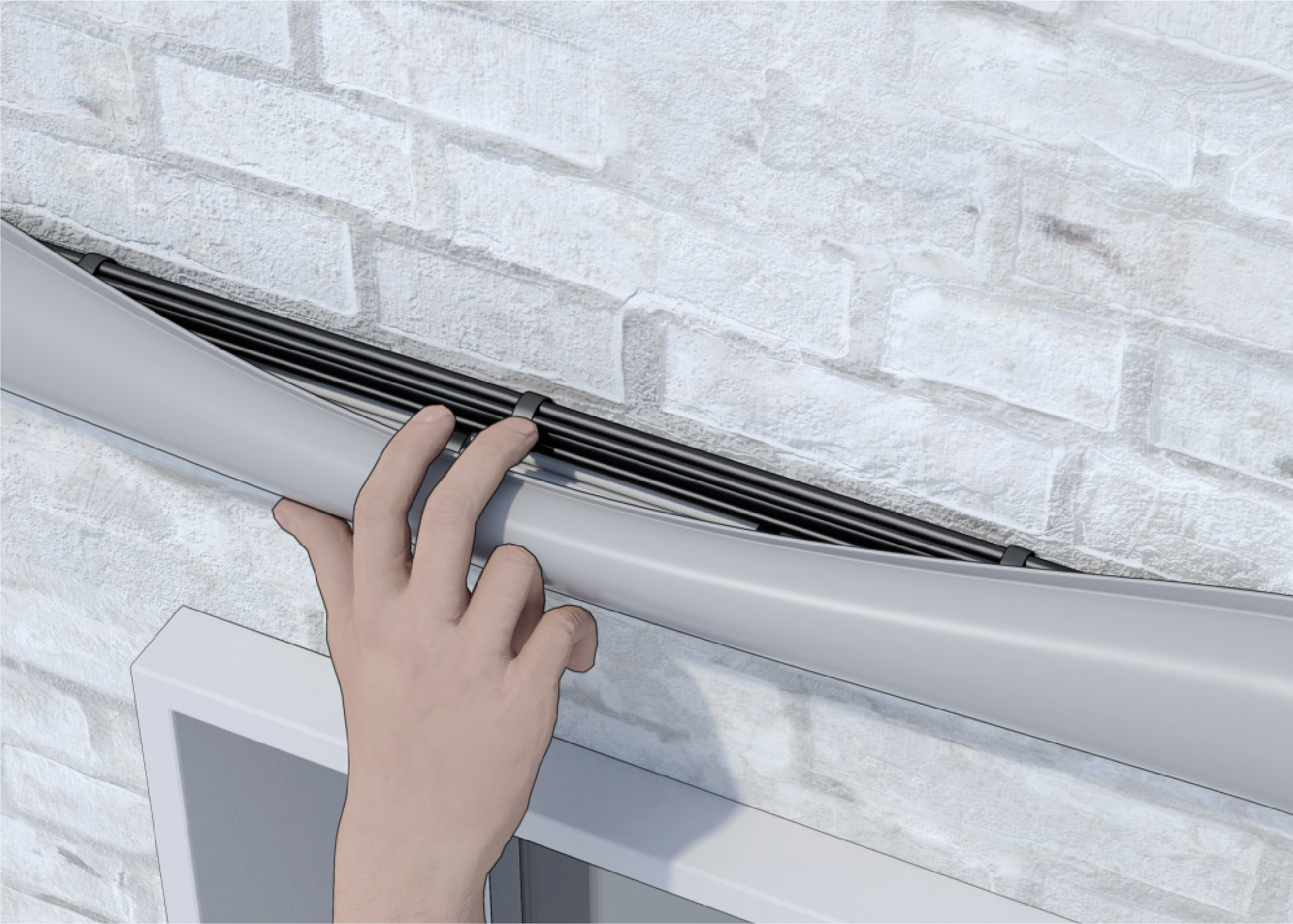

A la demande des ABF, du propriétaire, de la collectivité locale, il est parfois demandé que les câbles soient dissimulés. Les opérateurs d'infrastructure peuvent avoir spécifiés dans leurs STAS les recommandations en la matière. Certains ont opté pour le cache câbles extérieurs type « COVER » ayant la particularité de laisser un accès immédiat aux câbles sans aucun démontage. Après flexion de l'équipement de protection, ce dernier reprend sa position plaquée au mur initiale.
CABLE COVER a la particularité de laisser un accès immédiat aux câbles sans aucun démontage. Après flexion. CABLE COVER reprend sa position plaquée au mur.
Pour la pose du câble, il est important de choisir la méthode la mieux adaptée :
Attention aux conduites électriques, d'eau et de gaz lors des percements. il est fortement conseillé d'utiliser un appareil de détection. Pour garantir l'esthétique de l'installation, mise en place de traversées de cloison au fur et à mesure le long du parcours.
Les passages horizontaux (dans les parties communes de l'immeuble) assurant la continuité de parcours des câbles entre ma gaine technique verticale et le logement sont réalisés de préférence sous conduits isolants, dans des goulottes isolantes ou métalliques.
Ces conduits et goulottes constituent les infrastructures d'accueil que le porpriétaire se doit de mettre à la disposition des opérateurs pour la pose de la fibre optique.
Le câble de branchement empruntera l'une des graines ICTA (ø25mm), si elle existe, reliant la gaine technique immeuble(GTI) à la gaine technique logement (GTL). Le cheminement d'un câble dans une gaine autre que celle dédiée aux réseaux de communication est prohibé.
Seule exception si le câble est protégé par un tube (IRO par exemple).
Possibilité d'utilisation d'un câble dit "poussable" équipé d'une tête pourdes cas complexes.
Des systèmes alternatifs à la pose manuelle du câble de branchement sont possibles. Des aiguilles de pose avec assistance motorisée permettent de rendre l'utilisation plus efficace, le couple de poussage de l'aiguille est plus important, le temps de pose est réduit, ces systèmes sont capables d'identifier les points de blocage ainsi que leurs positionnements sur la longueur de la conduite.
Lors de la pose d'une PTO chez un abonné, la condition des conduites d'adduction n'est pas toujours optimum pour le passage d'un nouveau câble de branchement en fibre optique.
Lorsque l'utilisation de la gaine ICTA (parcours normalisé) est impossible (écrasement ou encombrement de cette dernière), privilégier la pose du câble sous goulotte ou en apparent (si autorisé) (en savoir plus).
La traversée des gaines autres qu'attribuées aux courants faibles reste proscrite.
Le dispositif de terminaison optique (DTio) sert de point de test et de limite de responsabilité entre réseau d'accès en fibre optique et réseau du client final.
Suivant l'année de construction du local destiné à accueillir le raccordement a la fibre, plusieurs situations peuvent être rencontrées et ainsi amener le technicien à proposer au client final un parcours adapté, des matériels et des solutions sur mesure. Par conséquents trois configurations sont possible en fonction de la présence ou non d'un Tableau de Communication (TC) :
Si le local dispose d'un Tableau de Communication (TC)Si l'OT mentionne la présence d'un TC et donc d'un câblage résicentiel (Ethernet) :
Le DTio / PTO doit pouvoir être fixé directement sur un mur par collage à l'aide d'un adhésif double face ou par vissage. La prise doit également être compatible avec la pose sur un boîtier encastré. La prise doit disposer de 2 points de fixation d'entraxe de 60mm, permettant un centrage vertical et horizontal sur le boîtier d'encastrement.
Lors de travaux dans le logement, le DTio / PTO doit pouvoir être enlevé du mur sans accès possible aux fibres et sans risquer d'interrompre la liaison.
Les connecteurs devront être orientés vers le bas. Le positionnement de la prise sur le mur et rapport à la plinthe devra permettre le respect des rayons de courbure du câble de branchement et du cordon d'équipement/de branchement/de liaison vers l'ONT, ou la box elle-même si celle-ci intègre l'ONT (rayon de courbure inférieur à une pièce de 2 Euros). Prévoir à minima 60mm entre la plinthe et la partie basse de la prise pour le cordon.
L'arrivée du Kit DTIo dans le Tableau de Communication (TC)
Le raccordement de l'abonné au réseau de l'opérateur commercial se fait, au niveau du Point de Mutualisation, par l'intermédiaire d'une jarretière optique qui relie la fibre de l'abonné à une entrée du multiplexeur optique. L'intervention au Point de Mutualisation pour le brassage implique le respect d'un certain nombre de règles.
