Sur la base du dossier d’exécution remis par le Maitre d’Ouvrage, l’installateur visualise in situ le futur livrable tel qu’il apparait dans le dossier technique du chantier, soit une colonne de communication déployée entre le PDO et le DTIo.
LES FONDAMENTAUX:
Même lorsque le projet se trouve en zone ou les réseaux sont majoritairement en aérien, ce qui suit s’impose !
Rappel: La création d’une infrastructure d’accueil souterraine pour l’installation du réseau FttH, dans la limite du droit du terrain, par le bénéficiaire du projet immobilier neuf (ou rénové) reste la règle. Le raccordement aérien reste proscrit.

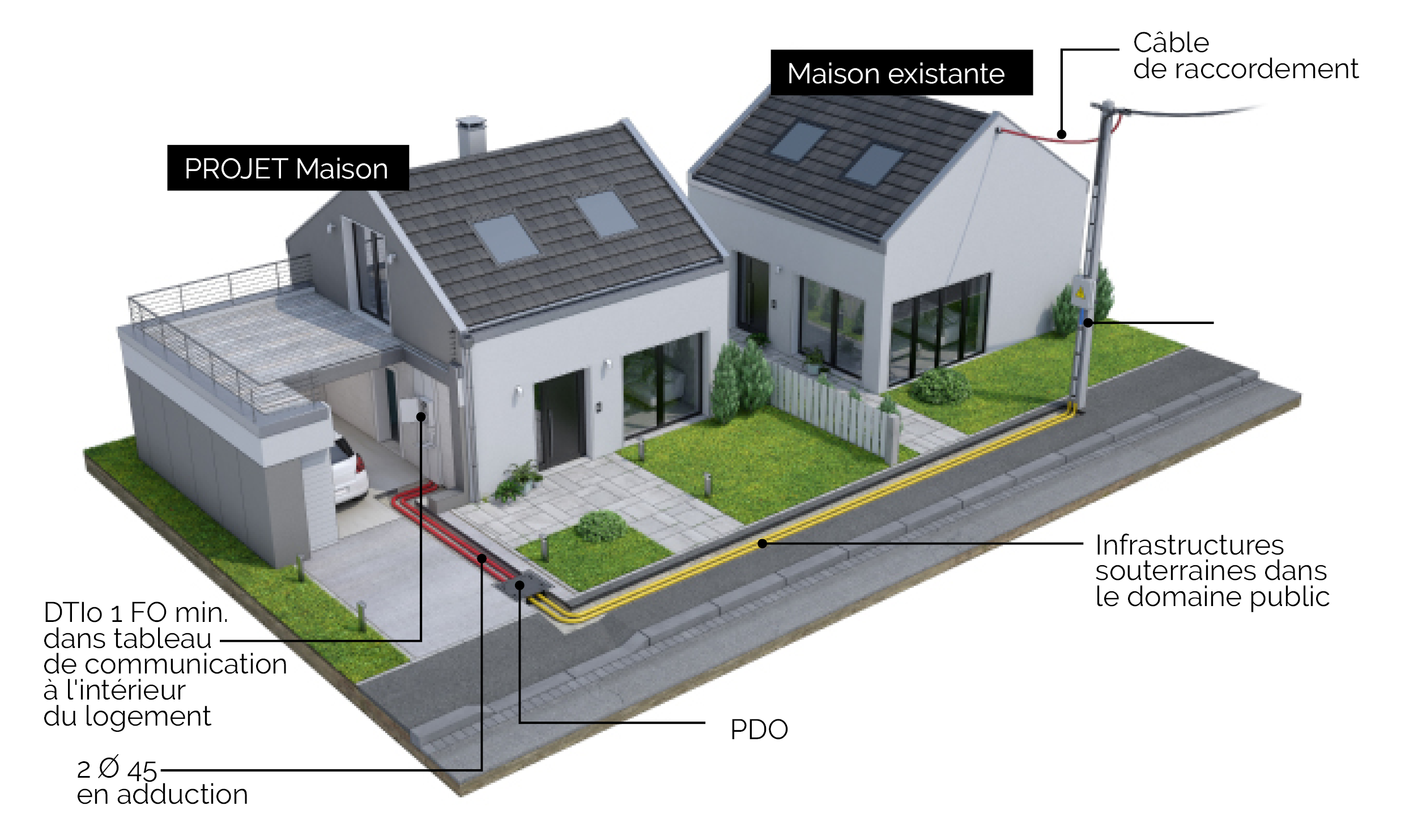

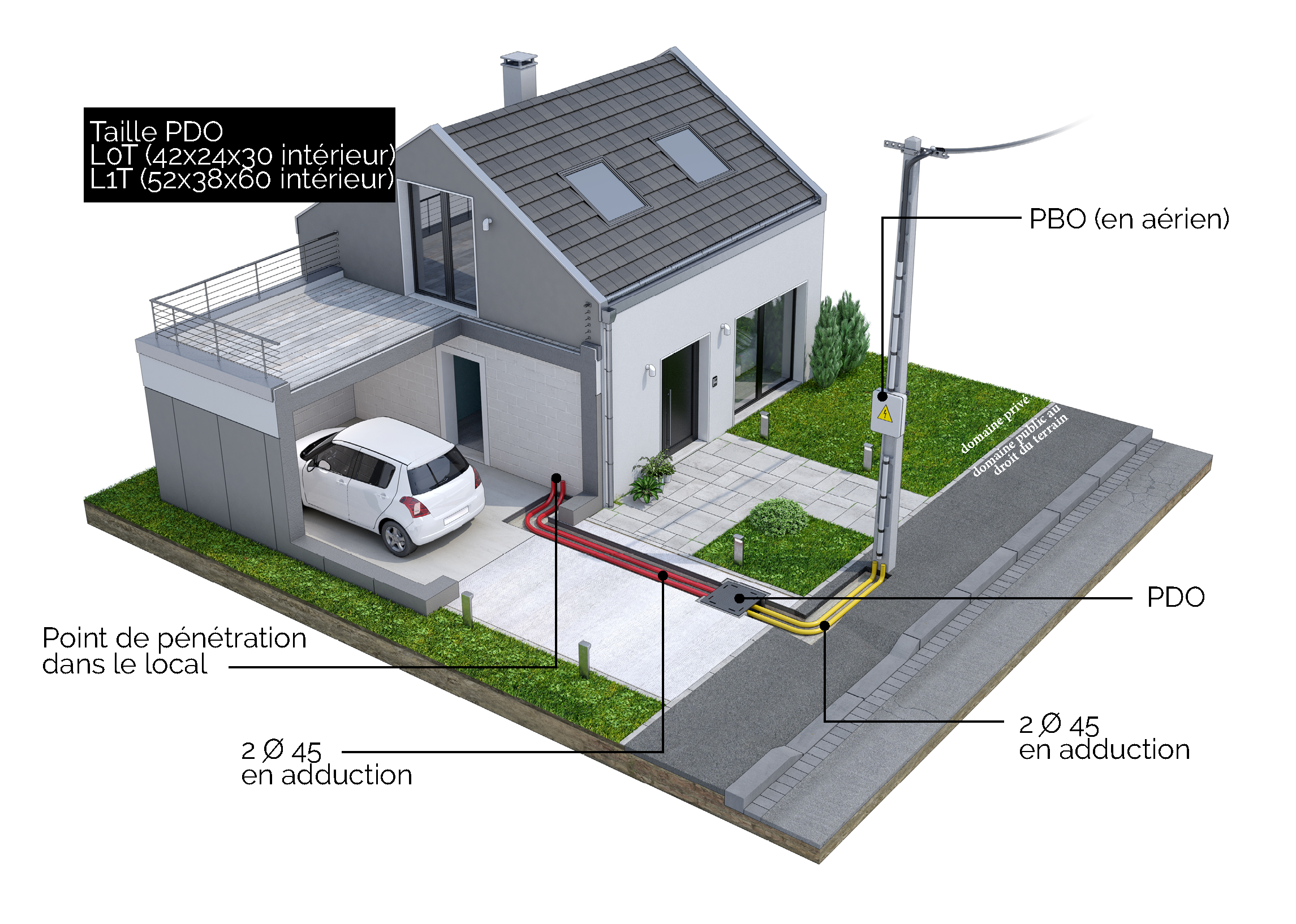

Quel que soit le mode de raccordement du local existant (aérien ou souterrain), le nouveau local doit être raccordé en respectant les précédentes préconisations avec notamment la mise en place d’un PDO en bordure de voie publique et donc d’un raccordement du DTIo au PDO en souterrain.

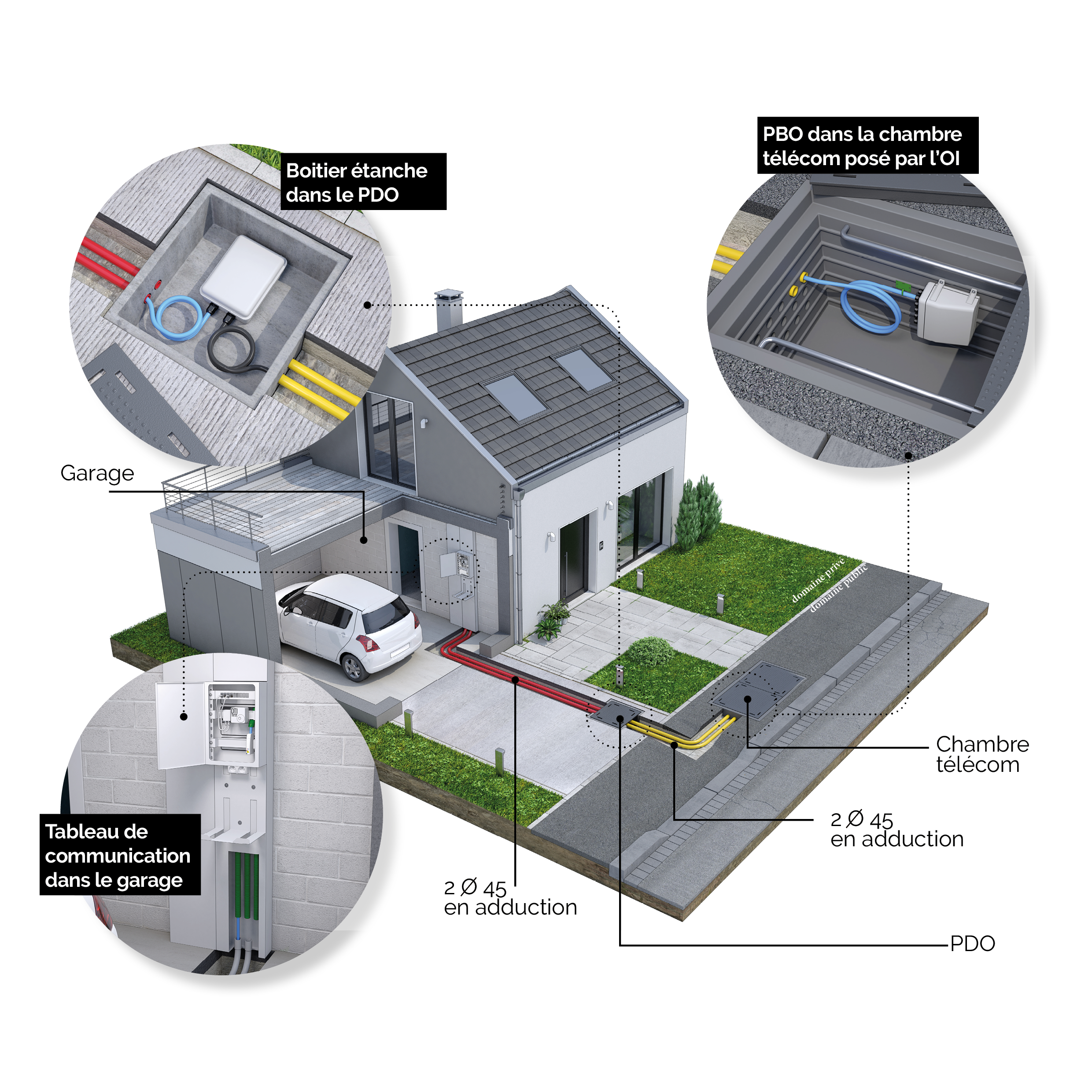

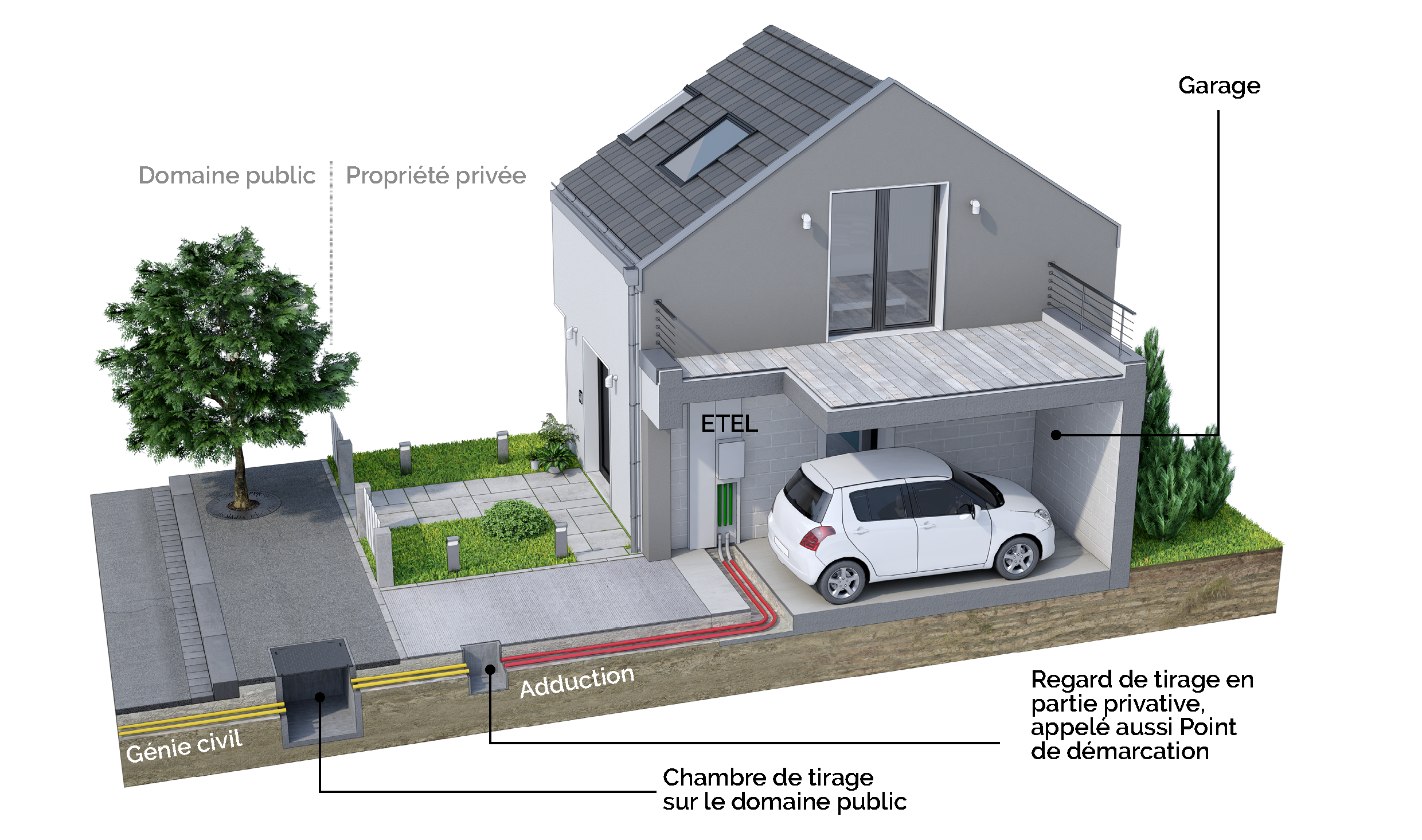

L’adduction, telle que définie dans le guide UTE C15-900, est destinée à assurer les liaisons nécessaires pour la pose des câbles de communications entre les réseaux de communications électroniques ouverts au public et l’ensemble immobilier.
Rappel de la localisation des différents équipements desservant les locaux individuels (du point d’entrée au point de démarcation)
Il est situé au plus près de l’ETEL (Espace technique électrique du logement) accueillant la GTL (gaine technique logement) de manière à éviter les cheminements de câble dans le bâtiment.
Pour les cheminements en galerie ou vide sanitaire, l’utilisation de câble « anti-rongeurs » sera à privilégier (câble à armature métallique ou FRP plat (Fiber Reinforced Plastic).

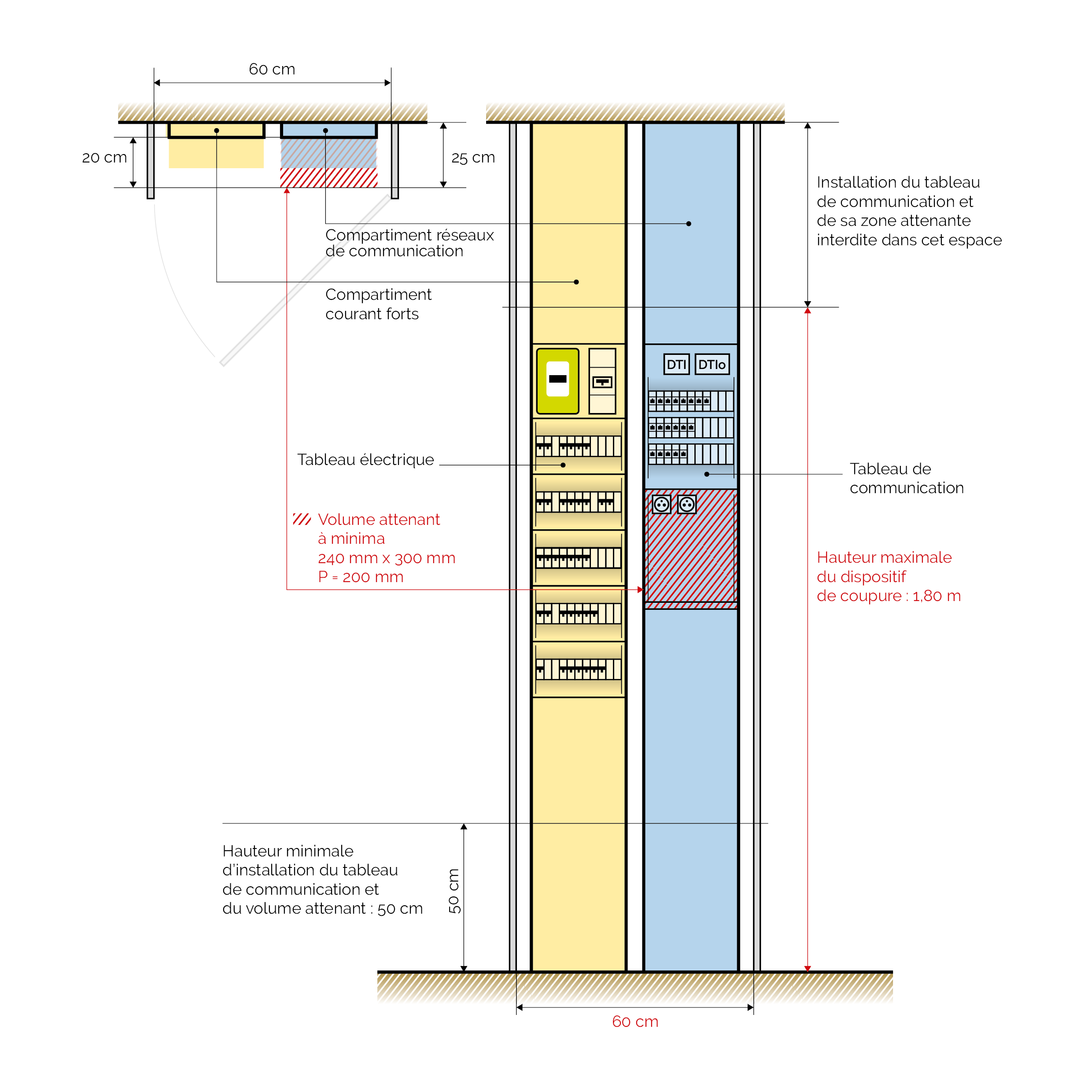

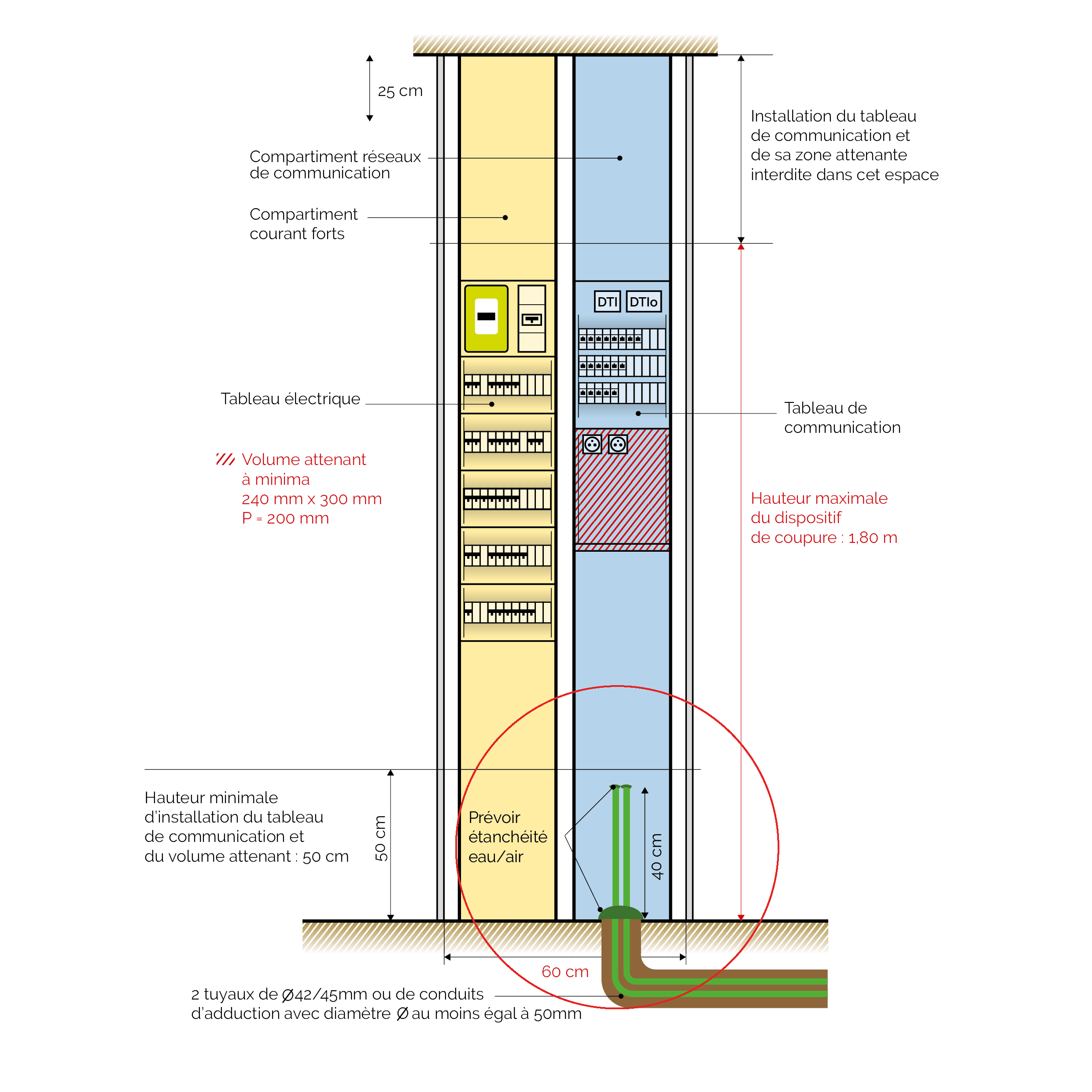

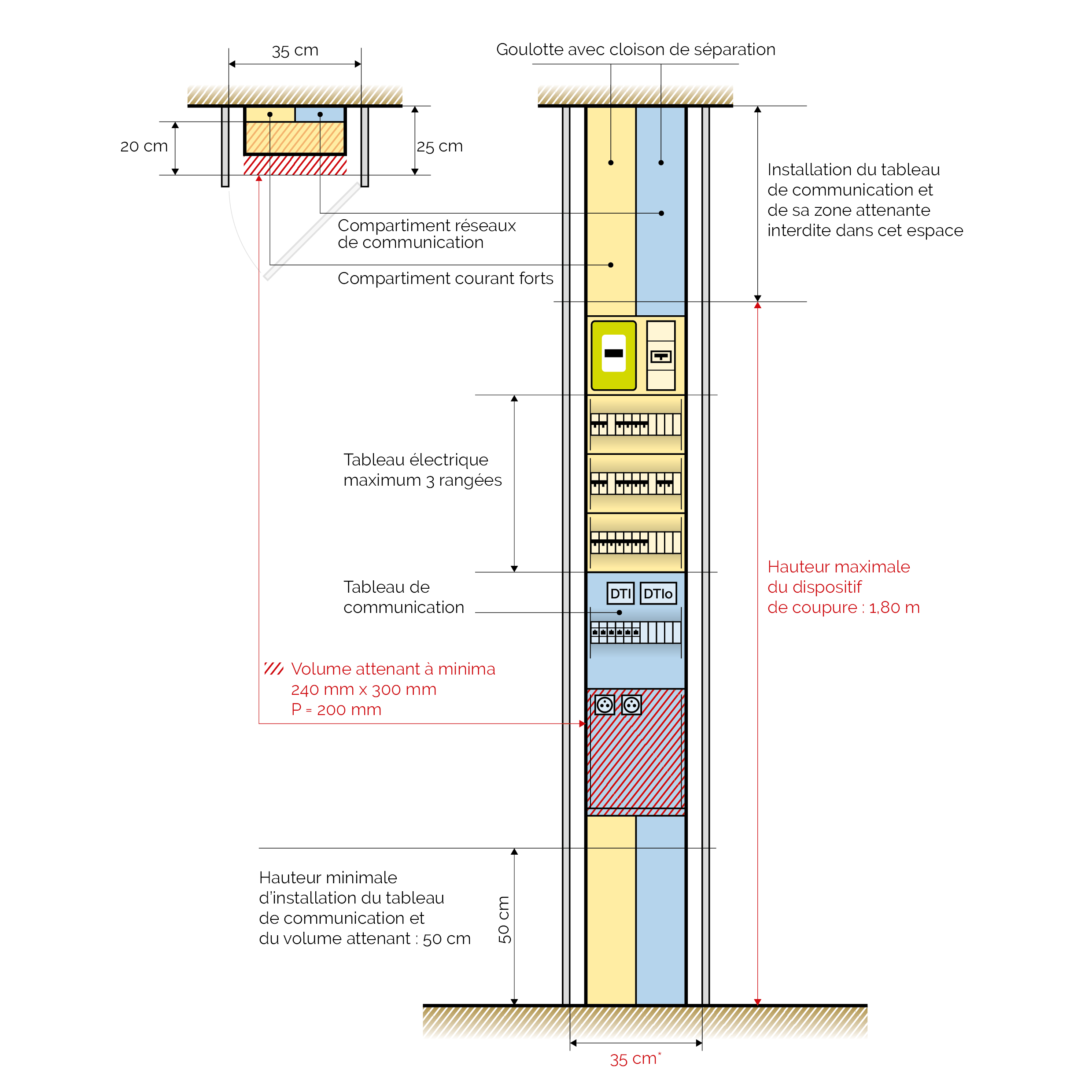

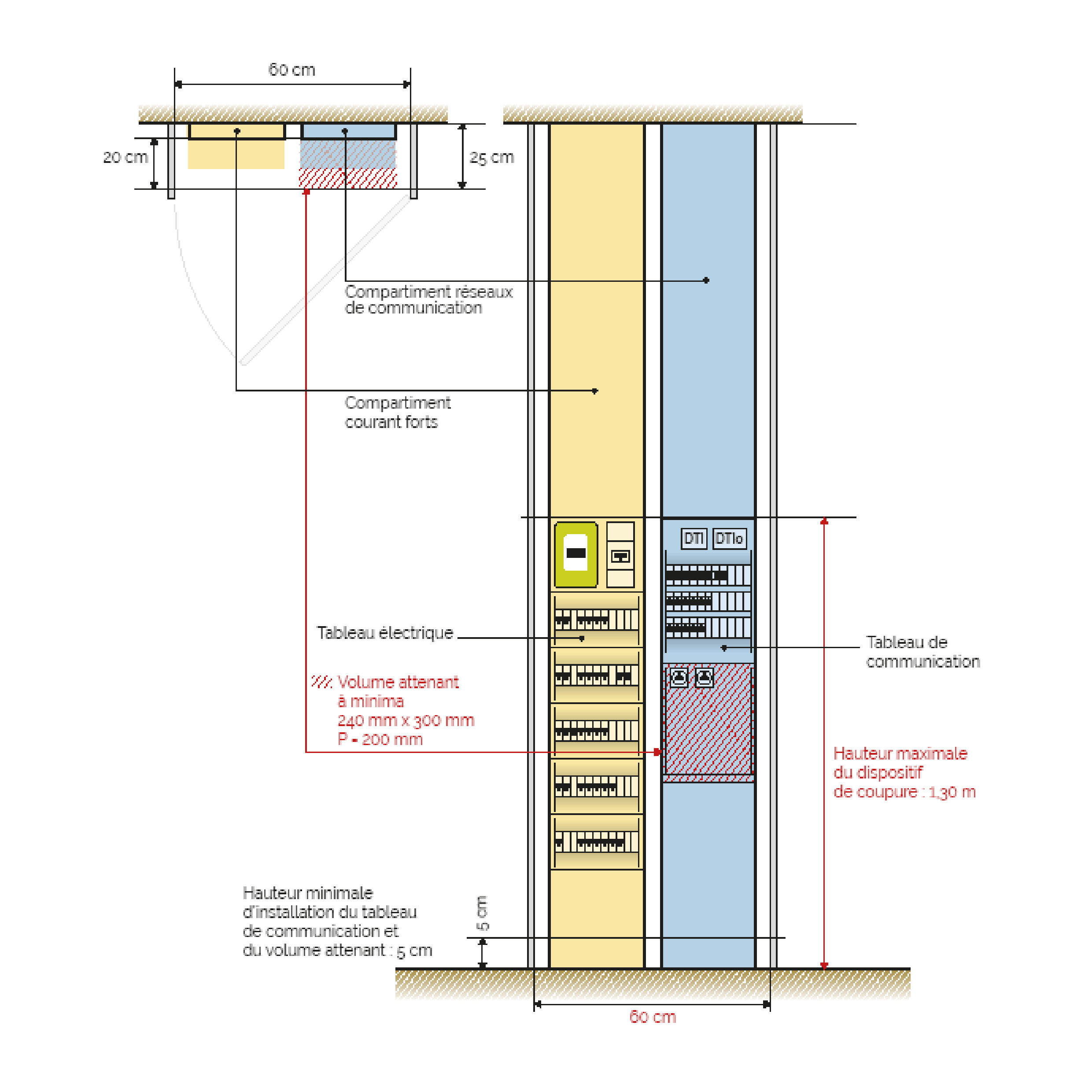

Zoom sur une organisation type d’un espace technique (ETL) et la gaine technique du logement (GTL)
Au sein de l’ETEL, la gaine technique logement (GTL) est le résultat de la mise en place de façon organisée, par l’installation, des équipements de puissance, de communication et/ou de gestion technique. L’ETEL est prescrit dans tous les locaux d’habitation neufs, individuels ou collectifs, ainsi que dans tous les locaux d’habitation existants faisant l’objet d’une réhabilitation.
En avant de ce dernier, il doit exister un passage libre d’au moins 70 cm pour intervention sur ces tableaux.
Possibilité d'utilisation d'un câble dit "poussable" équipé d'une tête pourdes cas complexes.

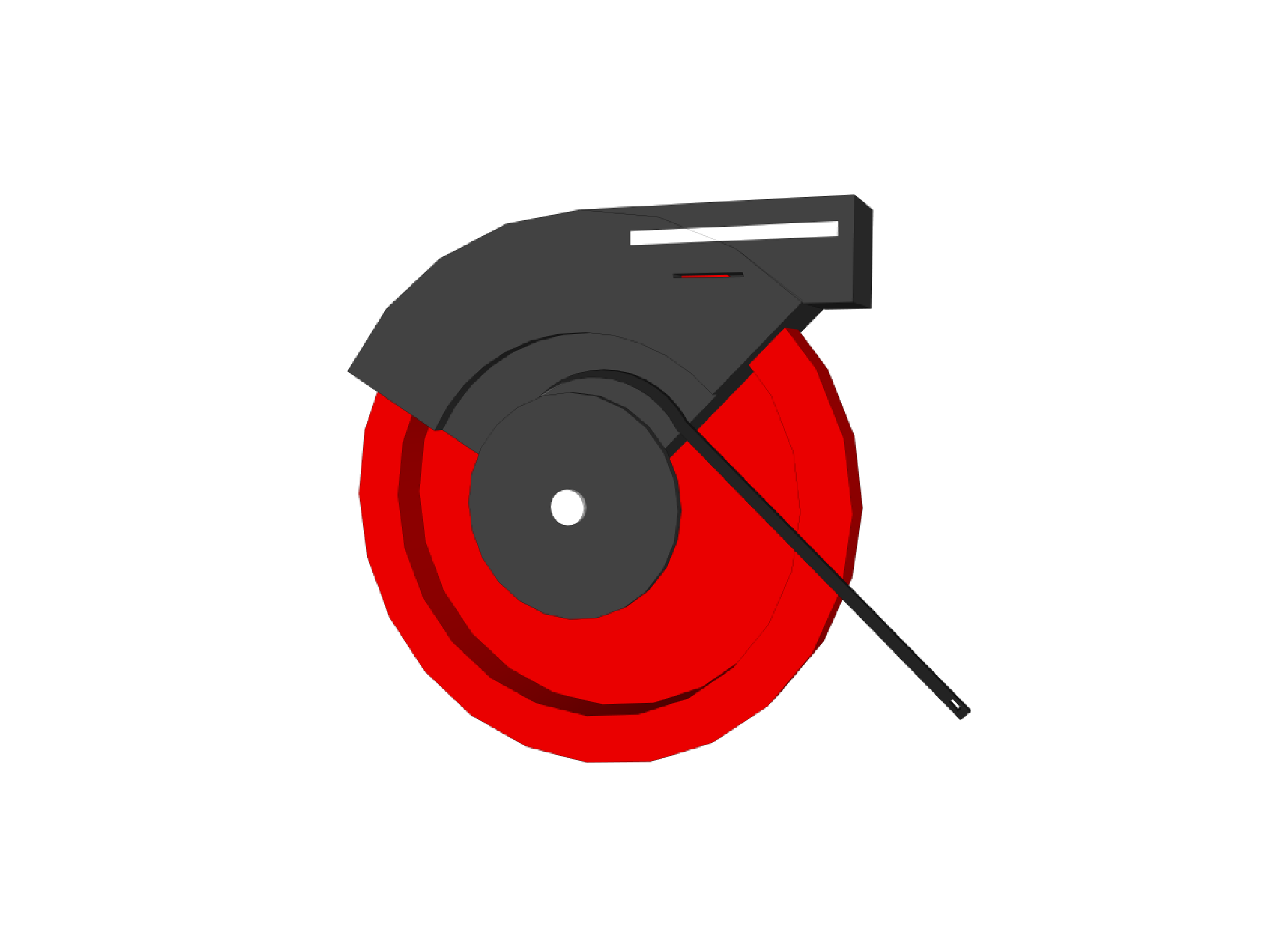

Des systèmes alternatifs à la pose manuelle du câble de branchement sont possibles. Des aiguilles de pose avec assistance motorisée permettent de rendre l'utilisation plus efficace, le couple de poussage de l'aiguille est plus important, le temps de pose est réduit, ces systèmes sont capables d'identifier les points de blocage ainsi que leurs positionnements sur la longueur de la conduite.
Lors de la pose d'une PTO chez un abonné, la condition des conduites d'adduction n'est pas toujours optimum pour le passage d'un nouveau câble de branchement en fibre optique.

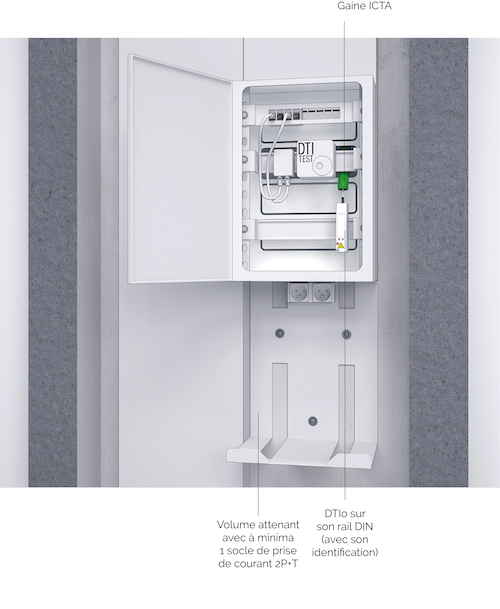

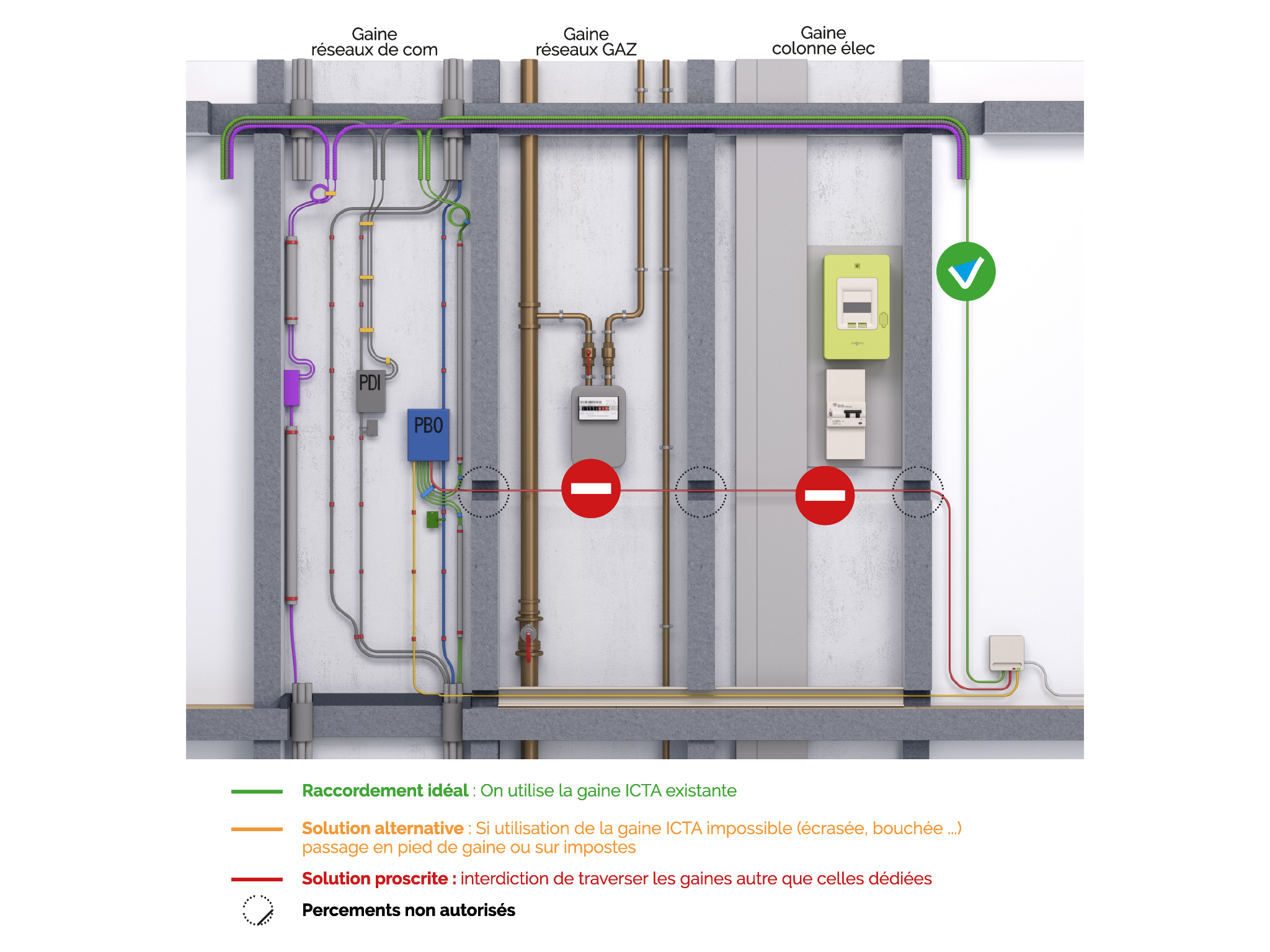

Lorsque l'utilisation de la gaine ICTA (parcours normalisé) est impossible (écrasement ou encombrement de cette dernière), privilégier la pose du câble sous goulotte ou en apparent (si autorisé) (en savoir plus).
La traversée des gaines autres qu'attribuées aux courants faibles reste proscrite.

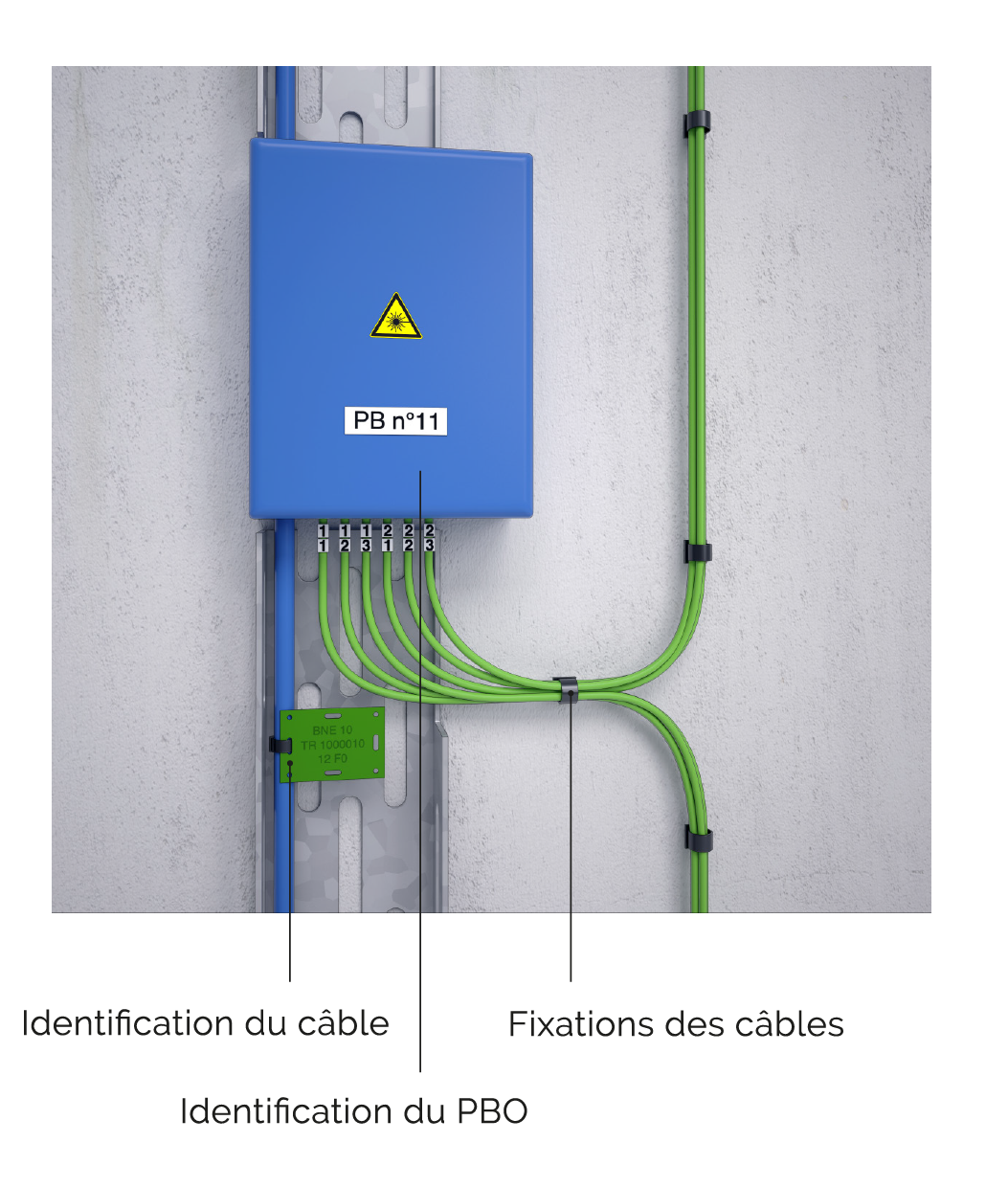

Chaque câble de branchement, reliant le PBO ou DTio/PTO est identifié par le numéro de logement ou local profesionnel auquel il est relié, au moyen d'une étiquette verte ou cavaliers.
Le dispositif de terminaison optique (DTio) sert de point de test et de limite de responsabilité entre réseau d'accès en fibre optique et réseau du client final.
Suivant l'année de construction du local destiné à accueillir le raccordement a la fibre, plusieurs situations peuvent être rencontrées et ainsi amener le technicien à proposer au client final un parcours adapté, des matériels et des solutions sur mesure. Par conséquents trois configurations sont possible en fonction de la présence ou non d'un Tableau de Communication (TC) :

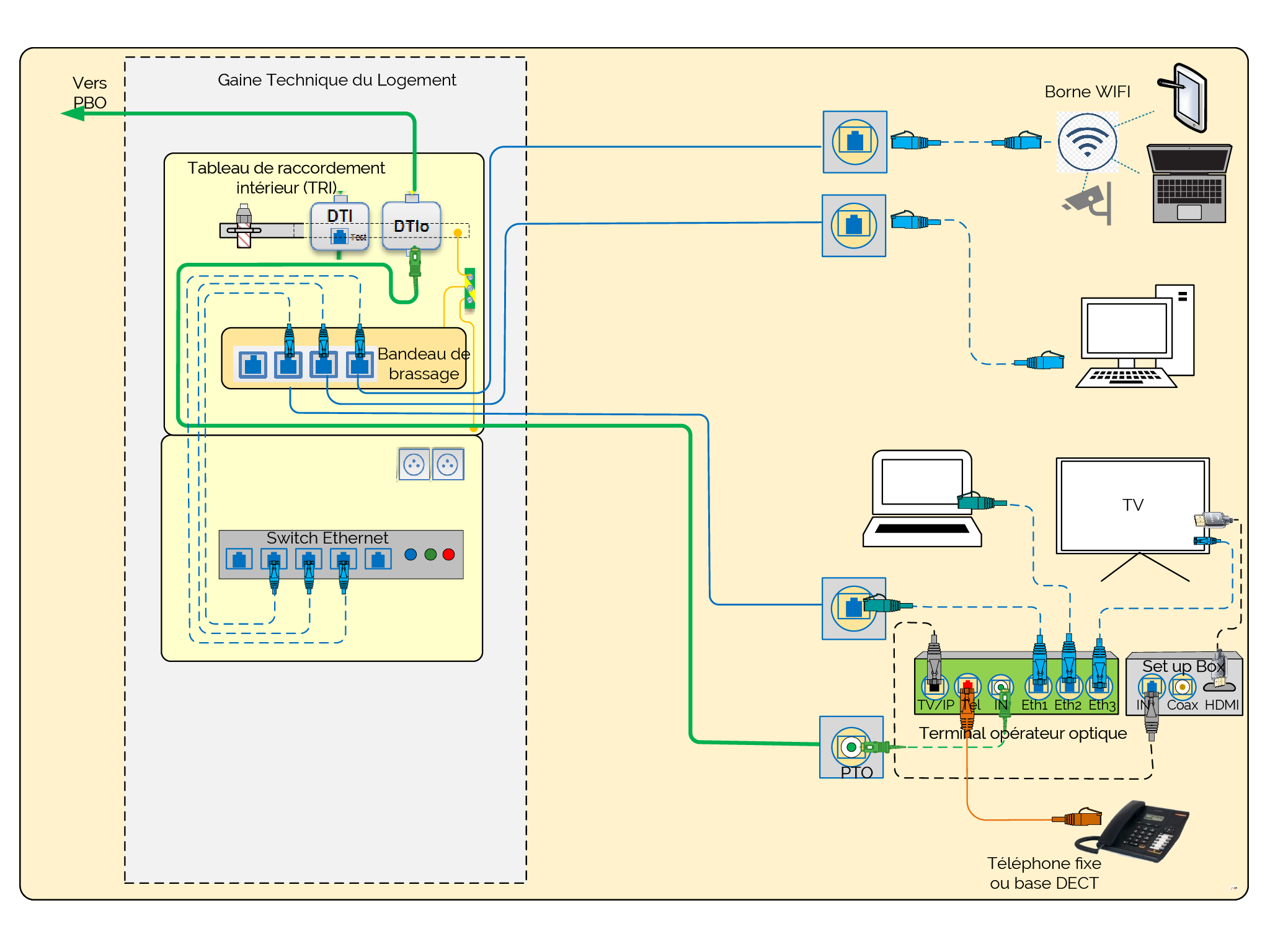

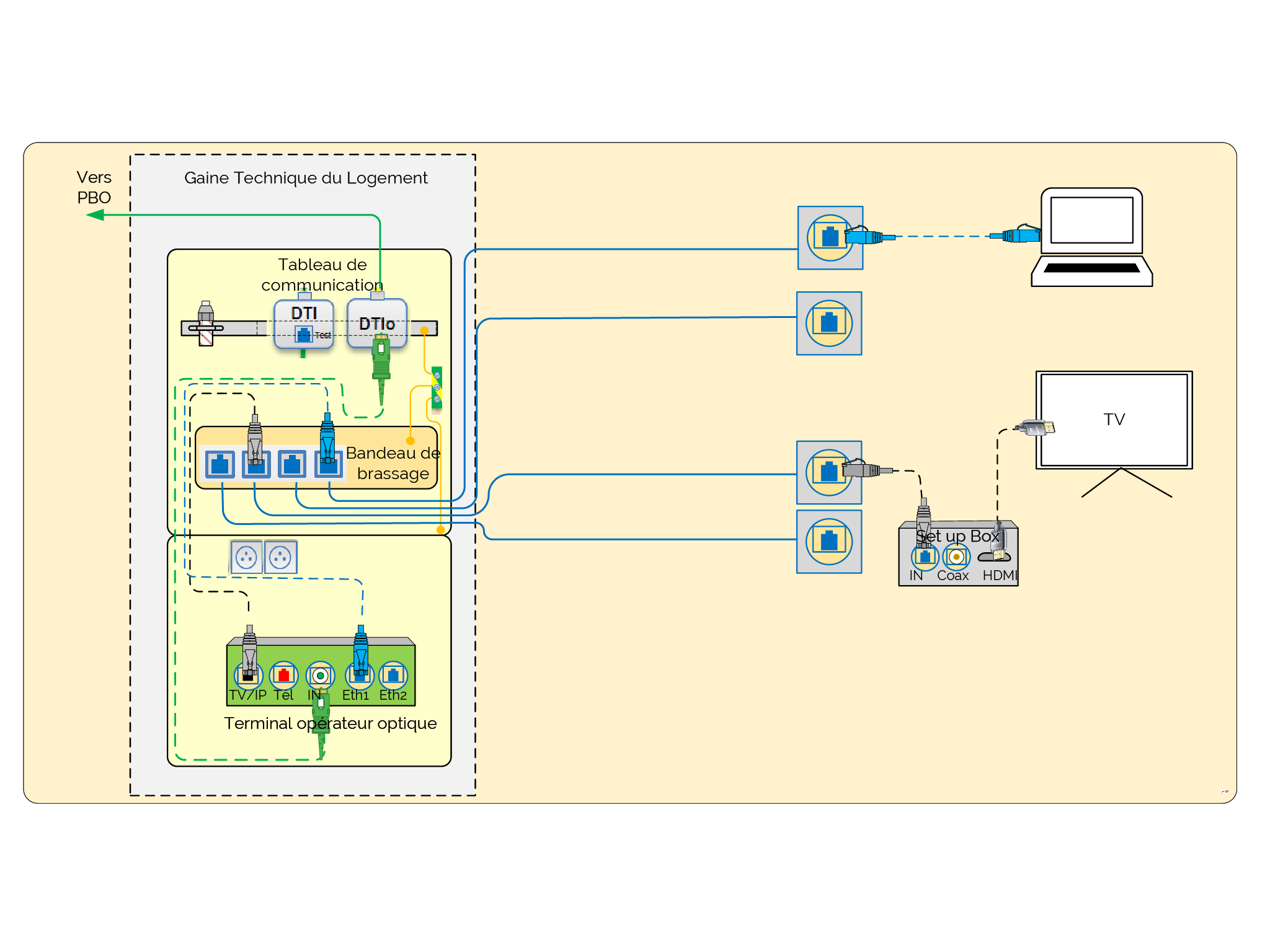

Si le local dispose d'un Tableau de Communication (TC)Si l'OT mentionne la présence d'un TC et donc d'un câblage résicentiel (Ethernet) :
Si le local ne dispose pas d'un Tableau de Communication (TC)Le technicien étudie la configuration du logement, fait une proposition au client sur l'implantation la plus adaptée pour le DTio à l'entrée du logement (si les STAS de l'opérateur le précise), la PTO placée dans la pièce la plus adaptée et sur le cheminement du câble optique qu'il imagine le plus logique entre les deux boitiers. Après accord du client, il tire la fibre et installe le DTio et la PTO dans la pièce retenue.
Deux configurations sont possibles : avec ou sans un déport.
Le DTio / PTO doit pouvoir être fixé directement sur un mur par collage à l'aide d'un adhésif double face ou par vissage. La prise doit également être compatible avec la pose sur un boîtier encastré. La prise doit disposer de 2 points de fixation d'entraxe de 60mm, permettant un centrage vertical et horizontal sur le boîtier d'encastrement.
Lors de travaux dans le logement, le DTio / PTO doit pouvoir être enlevé du mur sans accès possible aux fibres et sans risquer d'interrompre la liaison.

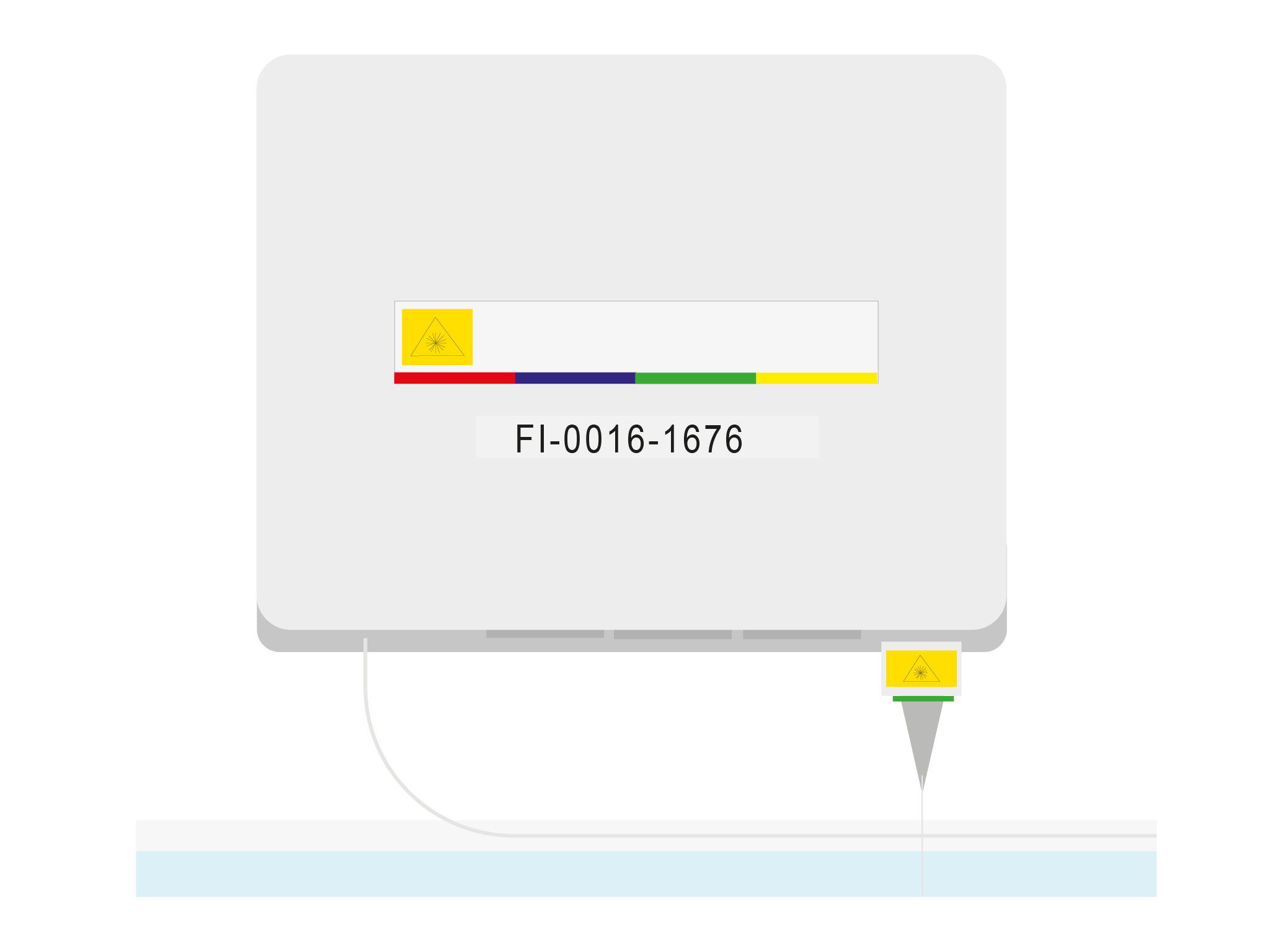

Les connecteurs devront être orientés vers le bas. Le positionnement de la prise sur le mur et rapport à la plinthe devra permettre le respect des rayons de courbure du câble de branchement et du cordon d'équipement/de branchement/de liaison vers l'ONT, ou la box elle-même si celle-ci intègre l'ONT (rayon de courbure inférieur à une pièce de 2 Euros). Prévoir à minima 60mm entre la plinthe et la partie basse de la prise pour le cordon.
L'arrivée du Kit DTIo dans le Tableau de Communication (TC)
Le raccordement de l'abonné au réseau de l'opérateur commercial se fait, au niveau du Point de Mutualisation, par l'intermédiaire d'une jarretière optique qui relie la fibre de l'abonné à une entrée du multiplexeur optique. L'intervention au Point de Mutualisation pour le brassage implique le respect d'un certain nombre de règles.
